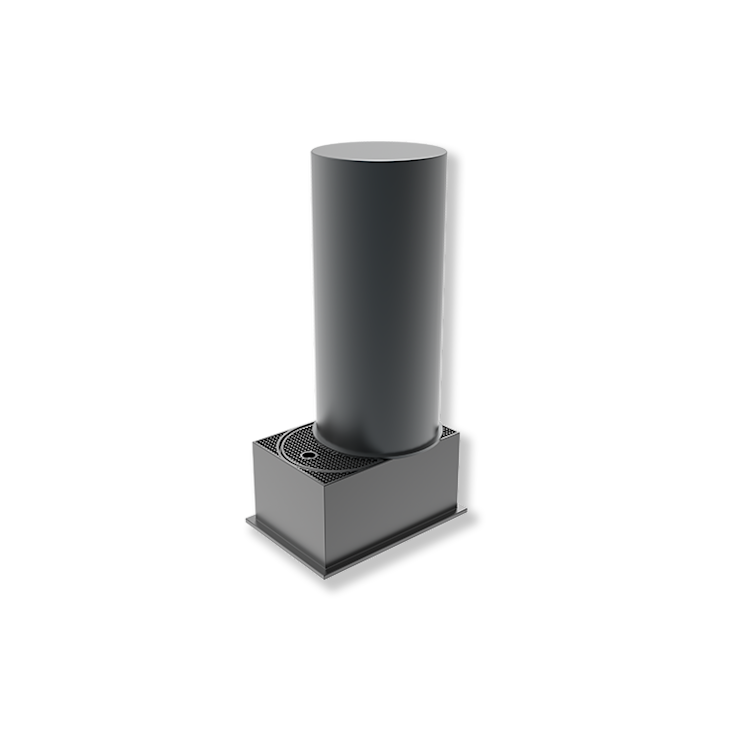

ALE A25-60-C80
Borne escamotable automatique anti-véhicules bélier en acier hauteur 600 mm ø250 mm
La borne ALE A25-60-C80 offre un niveau de résistance inattendu pour une borne de dimensions urbaines. Capable de stopper net un fourgon à pleine vitesse, elle est idéale pour préserver la sécurité tant dans des environnements industriels, qu'urbains. Choisie pour sécuriser la Basilique de Vézelay ou le ministère de la Justice Place Vendôme.Ses dimensions en font un produit parfaitement adapté pour concilier usage intensif et protection anti-terroriste.
Description
Borne escamotable automatique de sécurité, hydraulique de type ALE A25-60-C80 des établissements AMCO, constituée d’une borne en acier de forte épaisseur, Ø 25 cm Hauteur 60 cm avec bande rétro-réfléchissante, conforme à la norme NFP 98-310 et au décret du 18/09/12 relatif à l’accessibilité aux espaces publics - RAL au choix du maître d’ouvrage. La résistance de la borne devra être certifiée par Crash test, prouvant sa capacité à stopper un véhicule de 1T7 lancé à 80 Km/h, tout en restant fonctionnelle après le choc. La borne sera livrée avec sa cage en acier permettant d’armer le massif selon les prescriptions du fabricant et un jeu de suspente permettant la mise en Œuvre rapide (24h)
La BORNE sera équipée :
D’un vérin hydraulique simple effet pouvant admettre une pression de 250 bars ;
D’un joint brosse évitant les rayures sur le fût
D’un disque de finition en Inox sur le dessus du Cylindre
D’un couvercle en acier et d’un sur couvercle en Inox
D’un châssis en INOX
D’une bande rétro réfléchissante de classe 2 hauteur 30 mm
Le caisson sera raccordé à l’assainissement si le réseau est à proximité par un fourreau TPC 45 mm. Dans le cas contraire, les bornes seront posées sur un lit de caillou de 30cm d’épaisseur.
Main features
CRASH TEST :
Résistance certifiée par crash test : arrête un véhicule d’1,75T lancé à 80 km/h, sans déformation et borne fonctionnelle après choc
• Vitesse : 80 km/h• Masse : 1 T 750• Énergie cinétique : 432000 joules• Pénétration : 0
Borne escamotable acier Ø25 cm hauteur 60 cm
Fonctionnement intensif jusqu’à 3000 manoeuvres/jour
Pose et scellement en moins de 24h sans travaux préparatoires
Motorisation hydraulique déportée
Technical features
Cylindre acier haute résistance forte épaisseur
Traitement anticorrosion et thermolaquage
Dessus de borne en inox massif
Plaque de sol acier haute résistance recouverte d’inox
Joint brosse interchangeable
Bandeau rétroréfléchissant de classe 2
Huile hydraulique biodégradable à faible variation de viscosité
| Header | Header |
|---|---|
| Alimentation | 230 V (ou 400 V suivant nombre de borne) |
| Consommation | 1500 W (ou 3000 W) |
| Motorisation | Hydraulique déportée |
| Résistance sans déformation (joules) | 432 000 |
| Temps de manoeuvre (sec) | Ajustable de 2 à 4 |
| MCBF (nombre de cycles)* | 3 000 000 |
| MTBF (heures) | 25 000 |
| MTTR (minutes) | 30 |
| En cas de coupure de courant | Descente par gravité (EV NO) |
| Commande | PLC |
| Peinture / finition | RAL 3001 / Thermolaquage |
| Dimensions cylindre (H -Ø) | 600 - 250 mm |
| Dimensions plaque sol | 430 x 430 mm |
| Température d’utilisation | - 20°C + 50°C |
| IP composants | IP 66/67 |
*sous réserve du respect des préconisations de maintenance et d’entretien
Optional equipment
Plot solaire LEDs sur dessus de borne
Potelets feux signalisationRemontée d'urgence (accumulateur hydraulique) : EFOManoeuvre de secours : se fige dans sa position en cas de coupure de courant (EV NF)Détection de présence sur boucle magnétiqueÉcrous sécables
Kit de pose comprenant une cage acier permettant d’armer le massif et un jeu de suspenteModule technique (coffret de pilotage +pompe)Totem techniqueArmoire
Peinture de couleur spéciale sur base RALBatterie de secours descente en cas de coupure de courantRésistance chauffante en cas de grands froids ou exposition à des conditions de neige ou gelBatteries de secours pour déclenchement EFO en cas de coupure de courant
