Mister FLow

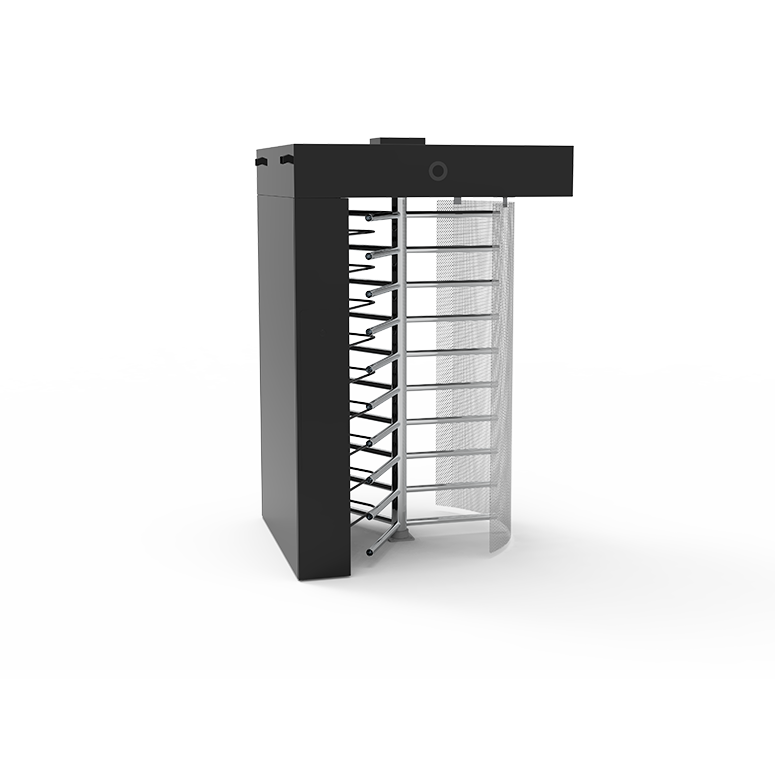

Tourniquet piéton à simple passage et son habillage design

Mister FLow permet la sécurisation des sites pour les accès piétons en préservant une esthétique soignée. Personnalisable, il s'adapte aux demandes de tous : grille ajourée, structure acier ; mais permet aussi le maintien de meilleures conditions sanitaires avec des barreaux antibactériens, l'intégration d'une caméra thermique ou un distributeur de gel hydroalcoolique.

Descriptif

Tourniquet simple à 2 sens de passage assurant un service intensif et continu (20 passages / minute) avec habillage design Mister FLow des établissements La Barrière Automatique.
Structure en acier et tambour en barreaudage soudé Ø40mm en acier galvanisé ; éclairage LEDs de chaque côté du passage. Roulement à rouleaux coniques INOX en bas du rotor avec système d’étanchéité. La structure dispose d'un habillage latéral dépolluant et antibactérien et d'une grille ajourée personnalisable. Personnalisation possible avec barreaux antibactériens, distributeur de gel hydroalcoolique et caméra thermique.
Accès logique et mécanique avec trapes sous la toiture. Supports de lecteurs intégrés des deux côtés dans la structure pour installation des contrôles d’accès (lecteurs de badges, interphones…).
Voyants intelligents rouge / vert intégrés pour validation des commandes d’ouverture. Capteur rotatif de position pour fonctionnement souple et positions d’arrêt précises.

  • Tension d’alimentation 230V -50Hz monophasé

  • Résistance chauffante anti-condensation

  • Capteur rotatif pour une connaissance précise de la position à 360°

  • Hauteur de passage : 2m00

  • Largeur de passage 680mm

  • Profondeur : 1500mm

  • Poids : 330 Kg

Avantages

Caractéristiques principales

Tourniquet piéton dépolluant et antibactérien


Fonctionnement intensif, jusqu’à 20 passages par minute


Utilisation possible en entrée, sortie ou entrée/sortie


Caisson intégré à la structure : façade amovible permettant l’intégration de lecteur de contrôle d’accès, interphone


Voyant intelligent d’autorisation de passage rouge/bvert de chaque côté asservis au contrôle d'accès


Dispositif d’entraînement manuel, verrouillage dans les 2 sens de rotation par cliquets électromagnétiques


Logique de commande par automate programmable 24 V


Signal de déverrouillage dans les 2 sens : contact sec (hors tension)


Espacement des barreaux anti-coincement


Gabarit de scellement


Résistance chauffante

Caractéristiques techniques

Tôle d’acier traité par cataphorèse, peinture polyester


RAL standard 9010


Grille de passage ajourée personnalisable en acier traité par cataphorèse


Mécanisme de verrouillage + trappe d’accès


Rotor sans visserie en prise directe


Capteur rotatif pour une connaissance précise de la position sur 360° ; plus robuste et plus fiable


Tiges de fixation fournies avec le tourniquet

Alimentation 230 V mono
Rotor Bras Ø 40 mm en acier galvanisé reposant sur roulement inox en partie basse à étanchéité renforcée
Tubes Ø40 mm
Passage utile 3x120°
Peinture RAL 9010
Largeur de passage 680 mm
IP 54
Tourniquet piéton à simple passage et son habillage design

Equipements optionnels

Manchons de barreaux antibactériens
Personnalisation de la grille sur motif
Distributeur de gel hydroalcoolique
Caméra thermique
Peinture polyester de couleur spéciale (RAL à définir)
Habillage latéral en matériau dépolluant et antibactérien
Gabarit de scellement
Verrouillage dans les 2 sens ou verrouillé dans 1 sens et libre dans l’autre
Automate de gestion avec communication par IP
Pictogrammes intelligent à LEDs pour sens de passage
Déverrouillage clé pompier
Réducteur de passage
Rotor inox
Manchons de confort
Protège talon
Interrupteur crépusculaire
