LBA 4

Barrière levante automatique avec lisse latérale jusqu'à 4 m

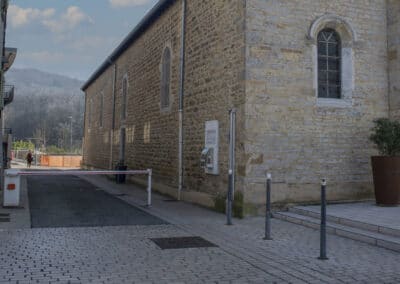

La barrière LBA 4 est équipée d'une lisse d'une longueur maximale de 4 m. Elle est issue du meilleur de la technologie LBA. Parfaite pour les accès résidentiels, elle garantit un service continu.

Descriptif

Barrière automatique levante assurant un service intensif et continu des établissements La Barrière Automatique. Technologie électromécanique avec variateur de fréquence, fût acier 20/10ème avec protection anti-corrosion par cataphorèse et chauffage anti-condensation. Lisse aluminium de 2 à 4m, ressort de compensation fonctionnement à compression. Logique de gestion universelle à commande filaire ou ModBus intégré. RAL au choix. Reposoir de lisse obligatoire. Signalisation sonore et/ou visuelle et gabarit de scellement.

Composition de la barrière :

  • Fût et porte constitué d’une tôle DKP épaisseur 2mm traités par cataphorèse

  • Capot en tôle aluminium 2mm traitée par phosphatation

  • Lisse latérale aluminium de 2 à 4 m

  • Ouverture entre 2,4 et 4,4 secondes

  • Moteur triphasé et alimentation en 230 V mono

  • Capteurs inductifsCarte de commande ONE-C

Avantages

Caractéristiques principales

Lisse aluminium ovale latérale 84x57 mm de 2 à 4 m


Carte de commande intégrée ONE-C© avec écran de paramétrage et pilotable à distance


Fonctionnement intensif continu


Vitesse variable, réglable dès 2,4 sec


Motoréducteur triphasé, alimentation 230v mono


Chauffage anti-condensation


Equipée de base avec reposoir ou béquille pendulaire obligatoire


Conforme à la norme 13241

Caractéristiques techniques

Fût en tôle DKP épaisseur 2 mm traitée par cataphorèse, avec serrure Ronis 405


RAL standard 5015


Capot en tôle aluminium 2mm avec peinture RAL 9010


Lisse latérale avec bande réflectorisante rouge


Capteurs inductifs sans contact pour réglages de la lisse


Reposoir obligatoire réglable en hauteur de 800 à 1200 mm, à fixer par 4 chevilles ou béquille pendulaire réglable de 800 à 1000 mm


Pilotée par carte de commande intégrée ONE-C :

Pilotage filaire ou par câble réseau ; plusieurs protocoles de communication (modbus TCP/IP, RS485)

Interface de communication centralisée (écran, LEDs)

Paramétrage et pilotage à distance via webserveur

Mémoire de programme par carte SD (fournie)

Bornier enfichable

Gestion du moteur par variation de fréquence permettant de gérer :

› les rampes d'accélération et de freinage

› les vitesses à l'ouverture et à la fermeture

Simplicité d’utilisation

Ergonomie

Alimentation 230 V
Consommation 180 W
Motoréducteur Moteur triphasé 0,18 kW. Réducteur irréversible
Lisse Ovale alu. laquée blanche 84x57 mm
Temps de manœuvre De 2,4 à 4,4 sec.
MCBF (nombre de cycles) ≥ 3 millions
MTBF (heures) ≥ 10000
Longueur maxi. de la lisse 4 m
Manœuvre de secours 10 tours de manivelle et dispositif anti-redémarrage
Contrôle température Chauffage anti-condensation
Peinture Poudre polyester cuite à 250°
Poids de 52 à 55 kg
Dimensions massif (LxPxH) 600 x 600 x 800 mm
Température d’utilisation -30° +60° C
IP 54

Documents à télécharger

Barrière levante automatique avec lisse latérale jusqu'à 4 m

Equipements optionnels

Capot lumineux LEDs
Feux LEDs sur lisse
Lisse avec bandeau LEDs intégré
Feu clignotant sur fût
Signalisation standardisée

Barrage I.R.
Cellule reflex
Détecteur de présence sur boucle magnétique
Détecteurs ultrason

Gabarit de scellement en PVC + 4 tiges 16 x 250 mm + 8 boulons
Reposoir réglable à sceller avec ventouse magnétique 230 kg







Peinture polyester de couleur spéciale (RAL à définir)
Appareillages de commande locale : boîte pompier, boîte à BP
Multiples configurations adaptées au site (ONE-C)
Pilotage à distance via bluetooth
