ALE EDR 24

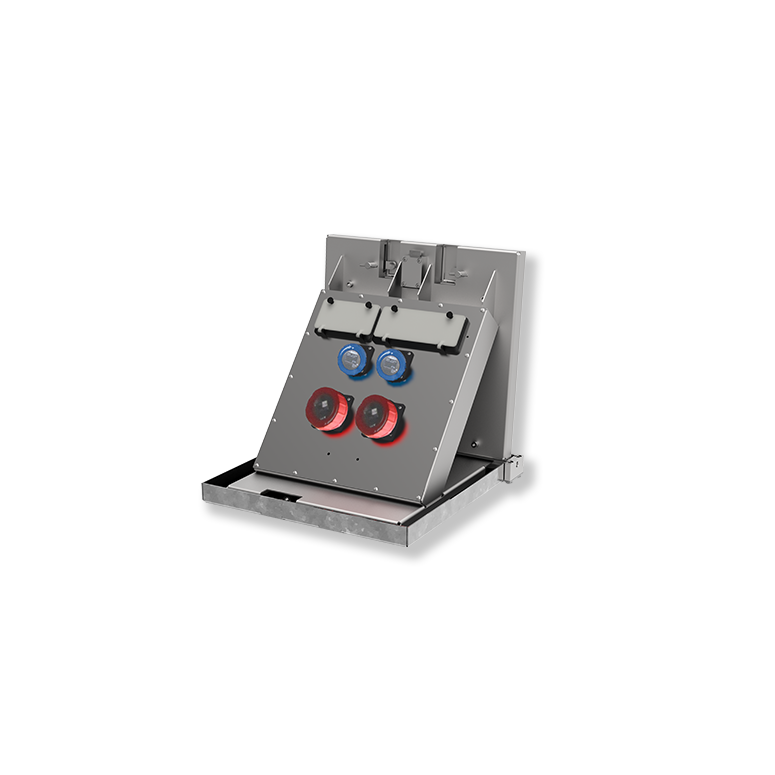

Borne de distribution d'énergie escamotable grande capacité 24 modules (jusqu'à 12 prises)

La borne d'énergie ALE EDR24, "grande sœur" de EDR12 est conçue pour répondre aux besoins en électricité et en eau des places de marché, espaces de festivités mais s'adapte aussi bien aux aires d'autoroute ou sites industriels. Elle permet d'intégrer plus d'équipements grâce à sa capacité de 24 modules disponibles (soit jusqu’à 12 prises).

Descriptif

Borne inox escamotable par pivotement type ALE EDR24 des établissements AMCO – ouverture assistée par ressort à gaz - Tampon inox de dimensions 340 X 460 mm à remplissage - Equipée de « X » prises 16A 230V IP55/67 (équipement modulable jusqu’à 12 prises 16A / 230V et 2 robinets d’eau) et/ou X prises Legrand Hypra 32A ou 63A /400V IP55/67…
Les prises sont protégées individuellement par un disjoncteur différentiel 30mA abrités par une fenêtre IP67
Borne équipé d'inter-sectionneur de puissance adaptée conformément à la norme NFC 17-200 en vigueur et d'un système d’ouïes de ventilation IP68 (0,1 bar) à haut débit (0,120m3/h) pour mise hors condensation en utilisation normale
Serrure anti vandales spéciale à pions – livrée avec 1 clé
Les serrures de type pousser /claquer seront proscrites du fait du risque de relâchement au passage d’un véhicule
Flasque d’équipement démontable en inox 304 pour une résistance et une pérennité accrue du matériel (les coffrets en fibre/plastique/roto moulage seront proscrits) – Le démontage de cette flasque d’équipement électrique sera ainsi facilité pour un remisage du matériel électrique en cas d’utilisation occasionnelle et une maintenance aisée.
En cas d’utilisation très occasionnelle les bornes seront équipées de résistances chauffantes couplées à un hygrotherme

Avantages

Caractéristiques principales

Borne de distribution d'énergie escamotable


Ouverture par pivotement assistée par vérin à gaz


Conforme à la norme NFC 17-200


Équipements intégrés sur une flasque en inox


Caractéristiques techniques

Cadre et tampon à remplissage en inox


2 Passes-câble pour une utilisation borne fermée


Serrure personnalisée à double pions


Disjoncteurs différentiels protégés sous fenetre IP66


Ventilation automatique de la boite de raccrodement pour mise hors condensation des équipements (borne ouverte)


Coupure générale selon norme NFC 17-200


Haut niveau de résistance au roulement en position fermée


Header Header
Dimensions chassis (L-H-P) 550 x 600 800 mm
Dimensions tampon à remplissage (L-H-P) 520 x 35 x 555 mm

Documents à télécharger

Borne de distribution d'énergie escamotable grande capacité 24 modules (jusqu'à 12 prises)

Equipements optionnels

Personnalisation
Tôle larmée inox anti dérapant
Résistance chauffante + hygrotherm
Equipement électrique personnalisable
Intégration de robinet d'eau
Courant faible
Système Exogel
Compteur de consommation électrique individuel
