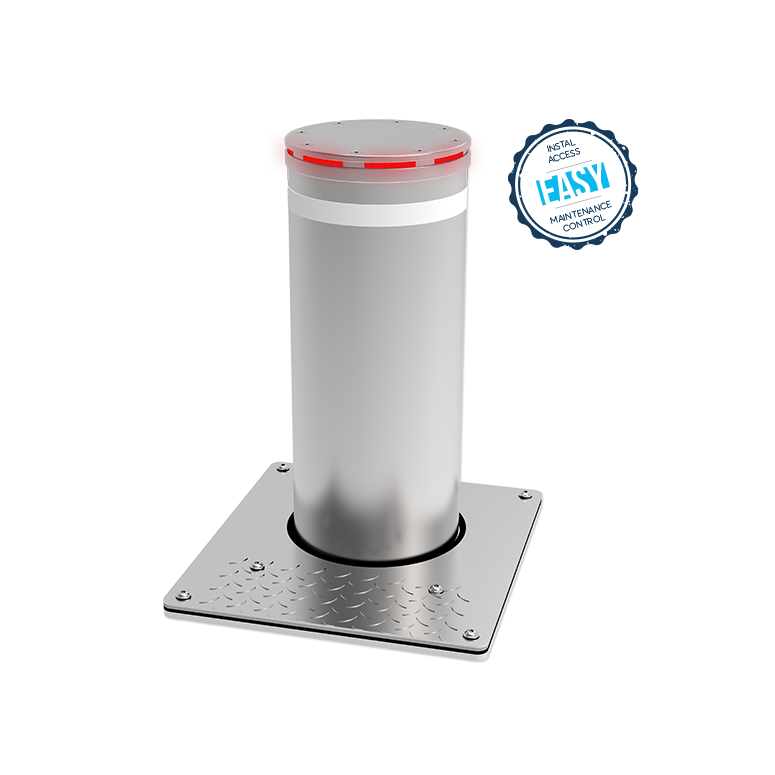

ALE A25-60
Borne escamotable automatique en acier hauteur 600 mm ø250 mm prête à poser
La borne ALE A25-60 est la borne automatique la plus fiable et la plus simple du marché :
Facile à installer et poser : génie civil simplifié, peu de préparation et possibilité d’anticiper les besoins techniques
Facile à entretenir et maintenir : système hydraulique raccordé et testé d'usine ; compartiment technique accessible sans démontage
Facile à paramétrer : connectée avec une carte ONE-C
Cette borne prête à poser disponible en 72h est proposée en standard avec des équipements haut de gamme tels que la finition inox ou le bandeau lumineux. Elle résiste au choc d’un véhicule d’1,1 T lancé à 48 km/h. Elle se remet facilement en état avec le simple changement de son chemisage en cas de choc urbain et garantit le meilleur des performances des produits Amco avec une grande simplicité d’usage.
Descriptif
Les bornes seront des bornes escamotables à motorisation hydraulique intégrée de type ALE A25-60, des établissements AMCO, conforme à la norme NFP 98-310 et au décret du 18.09.2012 relatif à l’accessibilité aux espaces publics – finition inox microbillé avec bandeau lumineux leds (Inox brossé ou teinte RAL au choix du maître d’ouvrage possible), surface exposée aux roulements en Inox massif.
Borne offrant une résistance sans déformation après le choc d’un véhicule de 1,5T lancé à 48 Km/h.
Chaque BORNE est constituée :
D’un cylindre en Acier Ø25 cm Hauteur 60 cm épaisseur 10 mm
D’une chemise en Inox interchangeable
D’un joint brosse évitant les rayures sur le fût
D’un couvercle (plaque de sol) en Inox anti-dérapant ;
D’un caisson de coffrage en acier épaisseur 3 mm ;
Descente de la borne par gravité sans assistance manuelle ni électrique en cas de coupure électrique;
Le caisson sera raccordé à l’assainissement si le réseau est à proximité par un fourreau TPC 45 mm. Dans le cas contraire, les bornes seront posées sur un lit de caillou de 30cm d’épaisseur.
Caractéristiques principales
CRASH TEST :
Résistance certifiée par crash test : arrête un véhicule d’1,5T lancé à 48 km/h
• Vitesse : 48 km/h• Masse : 1 T 500• Énergie cinétique : 133 000 Joules• Pénétration : 0
Borne escamotable acier Ø25 cm hauteur 60 cm
Fonctionnement intensif jusqu’à 3000 manoeuvres/jour
Insensible aux ruptures de cycle
Motorisation hydraulique intégrée
Logique de commande par ONE -C
Bandeau lumineux LEDs rouge
Caractéristiques techniques
Cylindre acier 10 mm d'épaisseur
Traitement anticorrosion
Chemisage interchangeable en inox microbillé
Bandeau rétroréfléchissant de classe 2
Dessus de borne en inox massif
Chassis porteur en acier de forte épaisseur équipé de renforts, système de guidage et butées basses, avec traitement anticorrosion
Caisson de coffrage en acier galvanisé
Visserie inox M10
Huile biodégradable à faible variation de viscosité
Fournie avec 10 m de câble de liaison vers logique de commande, équipé de connecteurs rapide IP67
Boitier répartiteur précâblé accessible sans démontage de la borne
| Header | Header |
|---|---|
| Alimentation | 230 V |
| Consommation | 700 W |
| Motorisation | Hydraulique intégrée |
| Résistance sans déformation (joules) | 133 000 |
| Temps de manoeuvre | De 4 à 6 sec* |
| MCBF (nombre de cycles)* | 3 000 000 |
| MTBF (heures) | 25 000 |
| MTTR (minutes) | 30 |
| En cas de coupure de courant | Descente par gravité (EV NO) |
| Commande | PLC |
| Peinture / finition | Chemisage inox microbillé |
| Dimensions cylindre (H -Ø) | 600 - 250 mm |
| Dimensions plaque sol | 500 x 460 mm |
| Température d’utilisation | - 20°C + 50°C |
| IP composants | IP 66/67 |
*sous réserve du respect des préconisations de maintenance et d’entretien
Equipements optionnels
Potelets feux de signalisationManoeuvre de secours : se fige dans sa position en cas de coupure de courant (EV NF)Détection de présence sur boucle magnétique
Coffret de pilotageTotem techniqueArmoire
Peinture de couleur spéciale sur base RAL (fût uniquement)Finition inox brossé (fût uniquement)Résistance chauffante en cas de grands froids ou exposition à des conditions de neige ou gel
Les bornes escamotables ou rétractables permettent de contrôler les entrées/sorties des véhicules sur une zone précise sans encombrer le passage des piétons. Les bornes escamotables sont l'allié parfait dans la gestion des flux de véhicules et jouent un role important dans les plans de piétonnisation urbaine. Les bornes escamotables automatiques représentent un véritable barrage routier anti-intrusion, elle sonts capables de résister à l'assuat d'un véhicule bélier.
Nos bornes escamotables automatiques sont conçues par notre Bureau d'Etudes intégré et subissent un voire deux crash test pour les tester en conditions réelles. Les bornes escamotables Amco ont été les premières sur le marché, Amco Les Escamotables étant l'inventeur de la borne escamotable.
