Accueil > Amco Les Escamotables > Bornes automatiques > Borne escamotable automatique anti-véhicules bélier en acier hauteur 600 mm ø250 mm

ALE A25-60-C80

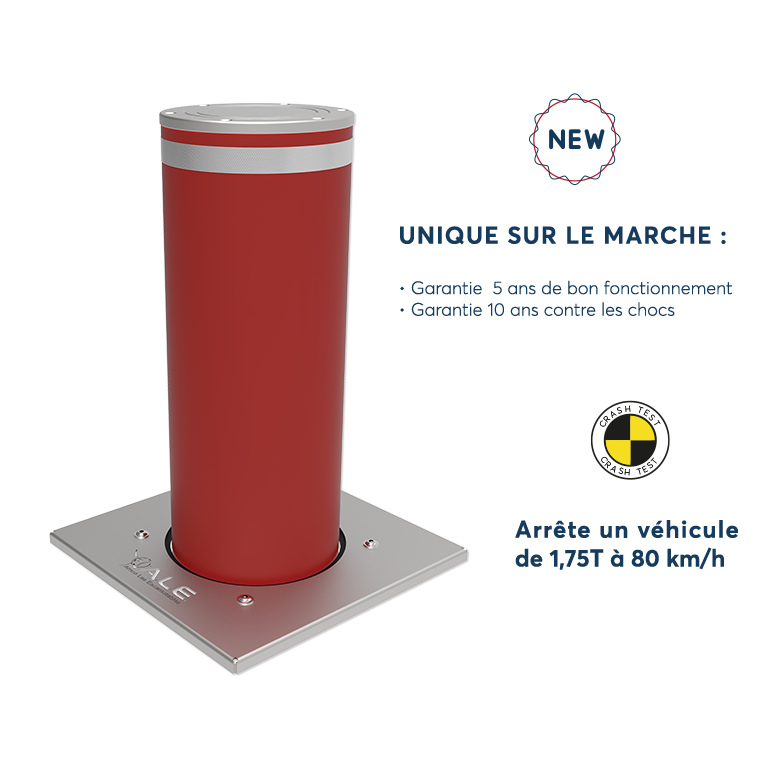

Borne escamotable automatique anti-véhicules bélier en acier hauteur 600 mm ø250 mm

La borne ALE A25-60-C80 offre un niveau de résistance inattendu pour une borne de dimensions urbaines. Capable de stopper net un fourgon à pleine vitesse, elle est idéale pour préserver la sécurité tant dans des environnements industriels, qu'urbains. Choisie pour sécuriser la Basilique de Vézelay ou le ministère de la Justice Place Vendôme.
Ses dimensions en font un produit parfaitement adapté pour concilier usage intensif et protection anti-terroriste.

Descriptif

Borne escamotable automatique de sécurité, hydraulique de type ALE A25-60-C80 des établissements AMCO, constituée d’une borne en acier de forte épaisseur, Ø 25 cm Hauteur 60 cm avec bande rétro-réfléchissante, conforme à la norme NFP 98-310 et au décret du 18/09/12 relatif à l’accessibilité aux espaces publics - RAL au choix du maître d’ouvrage.
La résistance de la borne devra être certifiée par Crash test, prouvant sa capacité à stopper un véhicule de 1T7 lancé à 80 Km/h, tout en restant fonctionnelle après le choc.
La borne sera livrée avec sa cage en acier permettant d’armer le massif selon les prescriptions du fabricant et un jeu de suspente permettant la mise en Œuvre rapide (24h)

La BORNE sera équipée :

  • D’un vérin hydraulique simple effet pouvant admettre une pression de 250 bars ;

  • D’un joint brosse évitant les rayures sur le fût

  • D’un disque de finition en Inox sur le dessus du Cylindre

  • D’un couvercle en acier et d’un sur couvercle en Inox

  • D’un châssis en INOX

  • D’une bande rétro réfléchissante de classe 2 hauteur 30 mm

  • Le caisson sera raccordé à l’assainissement si le réseau est à proximité par un fourreau TPC 45 mm. Dans le cas contraire, les bornes seront posées sur un lit de caillou de 30cm d’épaisseur.

Avantages

Caractéristiques principales

CRASH TEST :

Résistance certifiée par crash test : arrête un véhicule d’1,75T lancé à 80 km/h, sans déformation et borne fonctionnelle après choc

• Vitesse : 80 km/h
• Masse : 1 T 750
• Énergie cinétique : 432000 joules
• Pénétration : 0


Borne escamotable acier Ø25 cm hauteur 60 cm


Fonctionnement intensif jusqu’à 3000 manoeuvres/jour


Pose et scellement en moins de 24h sans travaux préparatoires


Motorisation hydraulique déportée

Caractéristiques techniques

Cylindre acier haute résistance forte épaisseur


Traitement anticorrosion et thermolaquage


Dessus de borne en inox massif


Plaque de sol acier haute résistance recouverte d’inox


Joint brosse interchangeable


Bandeau rétroréfléchissant de classe 2


Huile hydraulique biodégradable à faible variation de viscosité

Header Header
Alimentation 230 V (ou 400 V suivant nombre de borne)
Consommation 1500 W (ou 3000 W)
Motorisation Hydraulique déportée
Résistance sans déformation (joules) 432 000
Temps de manoeuvre (sec) Ajustable de 2 à 4
MCBF (nombre de cycles)* 3 000 000
MTBF (heures) 25 000
MTTR (minutes) 30
En cas de coupure de courant Descente par gravité (EV NO)
Commande PLC
Peinture / finition RAL 3001 / Thermolaquage
Dimensions cylindre (H -Ø) 600 - 250 mm
Dimensions plaque sol 430 x 430 mm
Température d’utilisation - 20°C + 50°C
IP composants IP 66/67

*sous réserve du respect des préconisations de maintenance et d’entretien

Borne escamotable automatique anti-véhicules bélier en acier hauteur 600 mm ø250 mm

Equipements optionnels

Plot solaire LEDs sur dessus de borne

Potelets feux signalisation
Remontée d'urgence (accumulateur hydraulique) : EFO
Manoeuvre de secours : se fige dans sa position en cas de coupure de courant (EV NF)
Détection de présence sur boucle magnétique
Écrous sécables

Kit de pose comprenant une cage acier permettant d’armer le massif et un jeu de suspente
Module technique (coffret de pilotage +pompe)
Totem technique
Armoire

Peinture de couleur spéciale sur base RAL
Batterie de secours descente en cas de coupure de courant
Résistance chauffante en cas de grands froids ou exposition à des conditions de neige ou gel
Batteries de secours pour déclenchement EFO en cas de coupure de courant
