ALE A30-100-C80

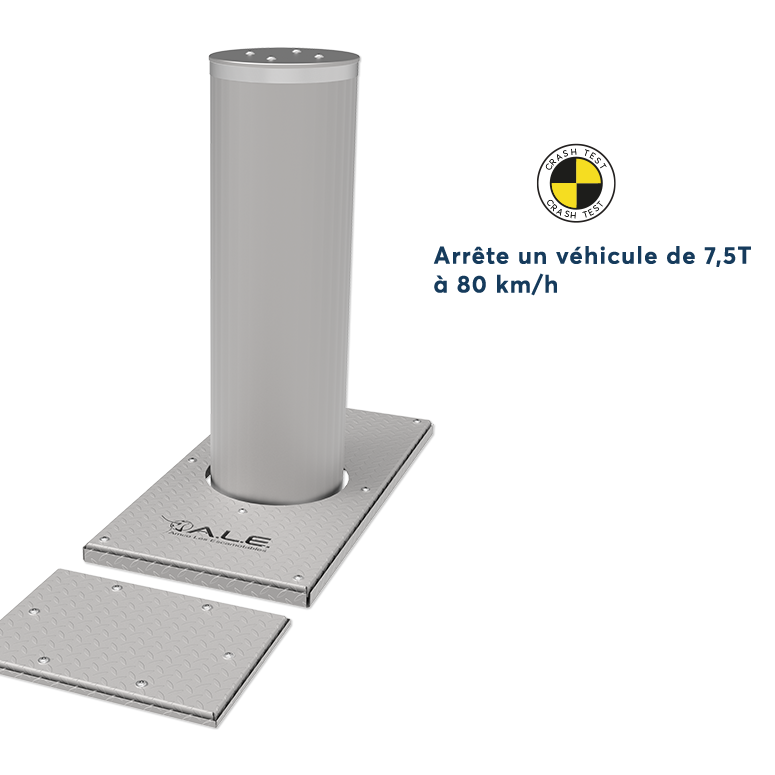

Borne escamotable automatique anti-véhicules bélier en acier hauteur 1000 mm ø330 mm

Garantir une haute sécurisation des sites sensibles est la vocation première de la borne anti-terroriste ALE A30-100-C80. Ses dimensions en font un produit dissuasif et sécuritaire idéal. Choisie pour sécuriser le parvis de la Tour Eiffel ou encore le Parlement Européen, cette borne est capable de stopper un poids lourd de type N3 avec un niveau de pénétration inférieur à 1 m.

Descriptif

Borne escamotable automatique de sécurité, hydraulique de type ALE A30-100-C80 des établissements AMCO, constituée d’une borne en acier de forte épaisseur, Ø 33 cm Hauteur 100 cm avec bande rétro-réfléchissante (conforme à la norme NFP 98-310 et au décret du 18/09/12 relatif à l’accessibilité aux espaces publics).
La résistance de la borne devra être certifiée par Crash test, prouvant sa capacité à stopper avec une pénétration inférieure à 1 ml un Poids lourd de 7t5 type N3 lancé à 80 km/h, tout en restant fonctionnelle après le choc.
La borne sera livrée avec sa cage en acier permettant d’armer le massif selon les prescriptions du fabricant et un jeu de suspente permettant la mise en Œuvre rapide (24h)

La BORNE sera équipée :

  • D’un vérin hydraulique simple effet pouvant admettre une pression de 250 bars ;

  • D’un joint brosse évitant les rayures sur le fût

  • D’un disque de finition en Inox sur le dessus du Cylindre

  • D’un couvercle en acier et d’un sur couvercle en Inox

  • D’un châssis en INOX

  • D’une bande rétro réfléchissante de classe 2 hauteur 30 mm

  • Le caisson sera raccordé à l’assainissement si le réseau est à proximité par un fourreau TPC 45 mm. Dans le cas contraire, les bornes seront posées sur un lit de caillou de 30cm d’épaisseur.

Avantages

Caractéristiques principales

CRASH TEST :

Résistance certifiée par crash test : arrête un véhicule de 7,5T lancé à 80 km/h, sans déformation et borne fonctionnelle après choc

• Vitesse : 80 km/h
• Masse : 7 T 500
• Énergie cinétique : 1 850 000 joules
• Pénétration : 0,1 m


Borne escamotable acier Ø33 cm hauteur 100 cm


Fonctionnement intensif jusqu’à 3000 manoeuvres/jour


Pose et scellement en moins de 24h sans travaux préparatoires


Motorisation hydraulique intégrée ou déportée

Caractéristiques techniques

Cylindre acier haute résistance forte épaisseur


Traitement anticorrosion


Chemisage inox microbillé satiné


Plaque de sol INOX larmée anti-dérapant


Plaque de compartiment moteur inox larmée anti-dérapant


Joint brosse interchangeable


Remontée d'urgence : (EFO) accumulateur hydraulique de série en hydraulique intégrée


Bandeau rétroréfléchissant de classe 2


Huile hydraulique biodégradable à faible variation de viscosité

Header Header
Alimentation 400 V
Consommation 3200 W (entre 3000 et 6000 W en déportée)
Motorisation Hydraulique intégrée ou déportée
Résistance sans déformation (joules) 1 850 000
Temps de manoeuvre (sec) Ajustable de 2 à 6
MCBF (nombre de cycles)* 3 000 000
MTBF (heures) 25 000
MTTR (minutes) 30
En cas de coupure de courant Se fige dans sa position (EV NF)
Commande PLC
Peinture / finition Chemisage inox finition microbillé
Dimensions cylindre (H -Ø) 1000 - 300 mm
Dimensions plaque sol 1030 x 530 + 380 x 530 mm
Température d’utilisation - 20°C + 50°C
IP composants IP 66/67

*sous réserve du respect des préconisations de maintenance et d’entretien

Borne escamotable automatique anti-véhicules bélier en acier hauteur 1000 mm ø330 mm

Equipements optionnels

Potelets feux signalisation
Remontée d'urgence (accumulateur hydraulique) pour centrale déportée : EFO
Manoeuvre de secours : descente par gravité en cas de

Kit de pose comprenant une cage acier permettant d’armer le massif et un jeu de suspente
Coffret de pilotage
Armoire

Batterie de secours descente en cas de coupure de courant
Résistance chauffante en cas de grands froids ou exposition à des conditions de neige ou gel
Batteries de secours pour déclenchement EFO en cas de coupure de courant
